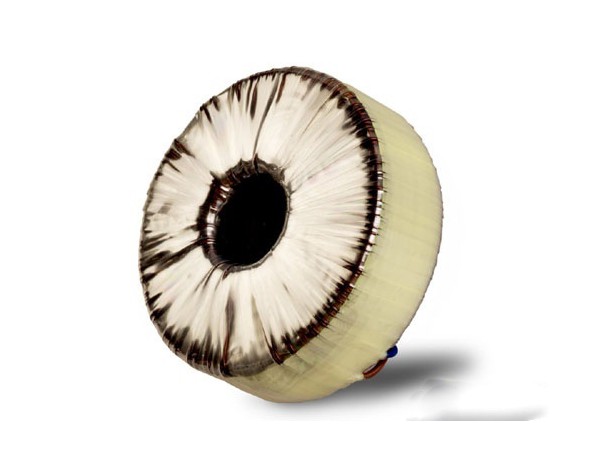

环形变压器参数表
|
容量
VA |
变压器 高度×直径 mm |
空载 电流 I0≤mA |
电压 调整率 △μ％ |
效率
％ |
铁芯尺寸 d/D×H mm |
截面积 Sc c㎡ |
磁路 长度 Lcc㎡ |
铁芯 重量 Gckg |
磁感应 强度 B T |
电流 密度J A/mm |
| 10 | 30×72 | 6 | 12 | 85 | 34/60×20 | 2.47 | 14.8 | 0.282 | 1.7 | 4 |
| 12 | 3670 | 6 | 12 | 85 | 34/60×25 | 3.09 | 14.8 | 0.352 | 1.7 | 4 |
| 18 | 33×80 | 8 | 11 | 86 | 40/70×25 | 3.56 | 17.3 | 0.474 | 1.7 | 4 |
| 25 | 38×83 | 10 | 11 | 88 | 40/70×30 | 4.28 | 17.3 | 0.57 | 1.7 | 4 |
| 40 | 41×85 | 12 | 10 | 89 | 40/70×32 | 4.56 | 17.3 | 0.607 | 1.7 | 3.8 |
| 50 | 45×95 | 15 | 9 | 89 | 45/80×32 | 5.32 | 19.6 | 0.803 | 1.7 | 3.6 |
| 60 | 48×92 | 18 | 8.5 | 90 | 45/80×40 | 6.65 | 19.6 | 1.0 | 1.7 | 3.4 |
| 80 | 50×95 | 20 | 8.5 | 90 | 45/80×42 | 6.7 | 19.6 | 1.0 | 1.7 | 3.2 |
| 120 | 53×108 | 22 | 8 | 91 | 50/90×40 | 7.6 | 22 | 1.29 | 1.7 | 3.0 |
| 160 | 65×108 | 25 | 7 | 91 | 50/90×50 | 9.5 | 22 | 1.61 | 1.7 | 3.0 |
| 200 | 70×110 | 28 | 7 | 92 | 50/90×60 | 11.3 | 22 | 1.93 | 1.7 | 2.9 |
| 250 | 65×118 | 30 | 6 | 92 | 55/100×50 | 10.7 | 24.3 | 2.0 | 1.7 | 2.8 |
| 320 | 70×125 | 35 | 6 | 93 | 60/110×60 | 14.3 | 26.7 | 2.94 | 1.7 | 2.6 |
| 400 | 75×132 | 40 | 5 | 93 | 70/120×60 | 14.5 | 29.8 | 3.28 | 1.7 | 2.6 |
| 500 | 78×135 | 50 | 5 | 94 | 70/120×63 | 15.2 | 29.8 | 3.49 | 1.7 | 2.5 |
| 600 | 83×14 | 60 | 4 | 94 | 70/120×65 | 15.5 | 29.8 | 3.49 | 1.7 | 2.4 |
| 800 | 95×148 | 75 | 4 | 95 | 70/130×80 | 22.8 | 31.4 | 5.51 | 1.7 | 2.2 |
| 1000 | 100×150 | 85 | 4 | 95 | 70/130×85&
